누전차단기 계속내려가는 이유, 안올라가는 이유 [ 누전 잡는법 ]
집이나 매장에서 누전차단기가 계속 떨어진다면 매우 난감할 것입니다.
내려간 누전차단기를 다시 올려도 바로 떨어지거나 조금 지나면 떨어지는 경우 한 번쯤 경험해 보셨을 것입니다.
이 게시물은 누전차단기 계속내려가는 이유와 누전 잡는 법, 차단기 교체방법에 대해 자세히 알아보겠습니다.
Index
누전차단기 내려가는 원인
누전차단기가 왜 떨어질까요?
누전차단기는 전기 합선이 발생한 경우 이를 감지하여 바로 차단기가 떨어집니다.
누전차단기가 떨어지는 조건을 아래 나열해 보았습니다.
A. 전선 피복이 벗겨진 경우
B. 가전제품 부품 누전
C. 차단기 자체 불량인 경우
A. 전선 피복이 벗겨진 경우
열로 인하여 전선 피복이 벗겨지는 경우는 멀티탭에 많은 전기를 꽂아서 사용하는 경우 발생될 수 있습니다.

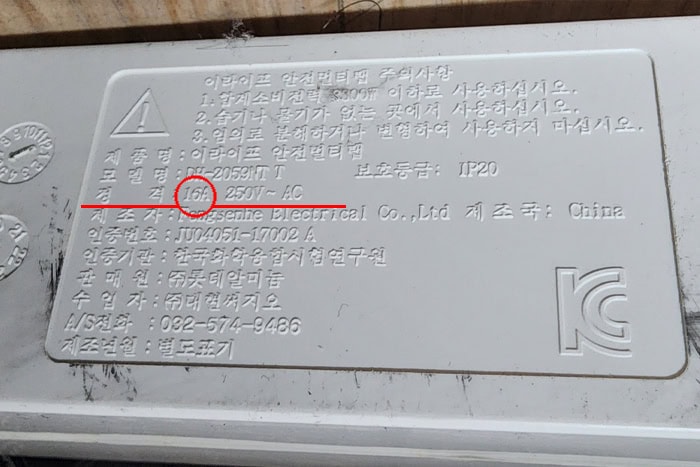

멀티탭 뒷면을 보면 A가 적혀있습니다.
보통 멀티탭이 16A까지 견딜 수 있는데 그 이상의 전류 [ 전기의 힘 ]를 초과하면 멀티탭의 전기선이 따뜻해집니다.
멀티탭의 전기선이 계속 발열된다면 전기선이 녹을 수도 있습니다.
멀티탭의 전기선을 손으로 만저보세요.
선이 따뜻하다면 멀티탭에 꽂혀있는 코드를 2~3개 제거 해보세요.
[ 전기선은 만저보았을때 따뜻하면 안됩니다. ]
전기선 불량이 발생된 경우 전기선의 피복을 벗겨보면 아래와 같이 서로 녹으면서 스파크가 일어난 것을 볼 수 있습니다.
갈색선 L전선과 파란 선 N전선 속의 구리선이 서로 붙으면 바로 누전차단기가 떨어집니다.
저 또한 이런 경우를 많이 보았습니다.
멀티탭뿐만 아니라 콘센트에서 전기코드를 뽑을 때 코드를 잡고 뽑는 것이 아니라 전선을 잡고 뽑으면 전기선 피복내부에 있는 구리선이 몇 가닥씩 끊어지는 경우가 있습니다.
끊어진 구리선이 붙었다 떨어졌다 반복하다 보면 스파크가 발생될 수 있고 이로 인하여 누전차단기가 작동할 수 있습니다.
B. 가전제품 부품 누전
보통 가전제품을 사용하다 보면 가전제품 내부 부품고장으로 차단기가 떨어지는 경우가 있습니다.
발열하는 히터, 돌아가는 모터 종류, 콤프레셔와 같은 부품들이 속에서 구리선이 끊어져서 달라붙으면 누전이 발생됩니다.
어떤 제품에서 누전이 발생되는지 확인하는 방법은 글을 아래쪽으로 내려보면 따로 정리해 두었습니다.
이 경우 우리가 직접 해결할 수가 없기 때문에 서비스센터에 접수해서 수리해야 합니다.
C. 차단기 자체 불량인 경우
누전차단기 자체 불량이 발생한 경우 차단기가 떨어집니다.
차단기를 올리면 바로 떨어지지 않고 정격 A 이하 특정 A에 도달하면 떨어집니다.
예) 누전차단기가 30A인 경우 불량 발생 시 13A에 도달하면 누전 차단기가 떨어집니다.
[ 정상 A까지 도달하기 이전에 누전차단기가 떨어집니다. ]
이런 경우 차단기 올리고 1시간 경과하면 떨어지는 경우도 있고 3시간이 경과하면 떨어지는 경우도 있습니다.
누전차단기는 누전발생시 차단기가 바로 떨어집니다.
그러나 대중없이 누전차단기가 떨어진다면 차단기 자체 불량일 가능성이 높습니다.
이때는 누전차단기부터 교체해보는 것이 좋습니다.
누전 잡는법
누전차단기가 내려가서 다시 올리면 바로 떨어지는 경우 누전이 발생되어서 떨어지는 것입니다.
이 경우 간단하게 테스트해 볼 수 있습니다.

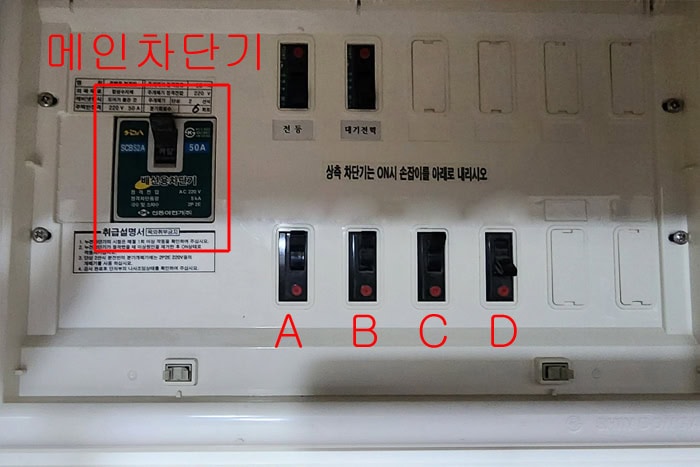

A, B, C, D 차단기가 어떤 방 어떤 콘센트로 연결되어 있는지 알 수가 없습니다.
예) A차단기는 작은방만 연결되어 있는 차단기가 아니고 작은방과 거실일부가 연결되어 있을 수 있습니다.
냉장고가 꺼져있다면 냉장고부터 주변콘센트에 전기가 들어오는지 확인해보아야 합니다.
- 1. 차단기가 떨어진 상태로 헤어 드라이 전원을 올리고 각 콘센트에 꽂아보세요.
- 2. 헤어드라이에 전원이 안 켜지는 콘센트를 모두 체크하세요.
- [ 차단기 하나 마다 전기가 흐르는 라인이 있습니다. 그 라인을 찾아야 합니다.]
- 3. 전기가 안들어오는 라인을 찾았다면 전원이 안 들어오는 가전제품 코드를 콘센트에서 모두 제거하세요.
- 4. 헤어 드라이를 전기가 안 들어오는 콘센트에 꽂아주세요.
- 5. 헤어 드라이를 약하게 켜놓고 차단기를 올리세요.
- 6. 헤어 드라이를 켜논 상태로 제거한 코드를 하나씩 꽂아보세요.
- 7. 만약 전자레인지를 꽂았는데 헤어드라이 소리가 멈춘다면 차단기를 먼저 확인 해보세요.
- [ 만약 차단기가 내려갔다면 전자레인지에서 누전이 발생되어 차단기가 떨어지는 것입니다. ]
이렇게 확인해 보면 쉽게 알 수 있습니다.
만약 가전제품을 콘센트에서 모두 제거한 다음 누전차단기를 올렸을 때 바로 차단기가 떨어진다면 벽속에서 전기선이 합선된 경우도 있습니다.
이런 경우 메가 테스트기를 이용해 보면 바로 알 수 있지만 전기에 대해 모르시는 분들은 경비실에 내가 테스트했던 내용을 자세히 설명해 주세요.
전기담당 기사분이 와서 체크해 줄 것입니다.
만약 일반가정집이라면 전기업체에 전화하여 출장수리 요청하는 것이 좋습니다.
누전차단기 교체 방법
오른쪽 그림은 차단기함 내부를 그림으로 그렸습니다.
◎ 오른쪽 그림 A의 차단기를 내려주세요. [ 배선용 차단기 ]
◎ 왼쪽사진의 4개 나사를 제거해 주세요.
◎ 전면 차단기 커버를 정면으로 빼주세요.
◎ 오른쪽 그림 C, D, E, F를 보면 동그란 구멍 속에 나사가 체결되어 있는 것을 볼 수 있습니다.
◎ C와 D나사를 모두 풀지 말고 아래 전선이 제거될 수 있을 정도로만 풀어주세요.
◎ C [ L ]와 D [ N ] 선을 아래로 내리면 선이 제거됩니다.
◎ E와 F나사를 모두 풀지 말고 위 전선이 제거될 수 있을 정도로만 풀어주세요.
◎ E [ L ]와 F [ N ] 선을 위로 올려서 제거해 주세요.
◎ 이제 차단기를 교체하면 됩니다. [ 조립은 분해의 역순으로 하면 됩니다. ]
◎ 교체 완료후 오른쪽 그림 A 차단기를 올려주세요.
# 주의사항 #
꼭 A차단기 [ 배선용 차단기 ]를 내리고 누전차단기를 교체하세요.
A차단기를 내리지 않고 작업 시 감전이 될 수 있습니다.
만약 차단기교체가 무섭다면 관리실에 전화해서 교체해 달라고 하세요.
또 일반주택이나 상가에 살고 있다면 전기업체에 전화해서 차단기 교체해 달라고요 청하세요.
끝으로
누전차단기 내려가서 안 올라가는 이유, 누전차단기 교체 방법, 누전차단기 동작원인등 자세히 알아보았습니다.
만약 누전차단기를 올려도 바로 떨어진다면 제가 알려드린 방법으로 누전되는 제품을 찾고 그 가전제품 코드를 빼놓으세요.
그리고 서비스센터에 수리요청하시면 됩니다.
